聚氨酯灌浆材料是黄色或棕黄色透明、具有优良亲水性，用于防水堵漏的化学浆液。
聚氨酯灌浆料(亲水型)
DMPU-S-GJ-W-500
特性
1.单液型，无需计量混合。包水率大，固结体弹性好。
2.优良的亲水性，可与水反应迅速封堵大压力漏水。
3.与混凝土等材料粘结力强，混合后可制得高强度固结体。
4.粘度可调,能渗入细小裂缝,可快速止水堵漏。
5.无毒，无污染，对人体无害，可用于饮用水工程。
推荐用于

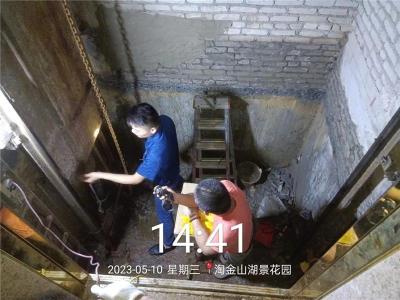

1.混凝土、砖石结构等涌水、喷水、漏水的快速堵漏场合。
2.隧道、水库、大坝、桥墩、地下室、人防工程、水利工程等长期有水的堵漏场合。
3.根据工程需要可选择DM-G-500(普通型)或DM-G-500R(阻燃型)
典型性能指标
外观:黄色或棕黄色透明液体
密度≥1.0g/cm3
粘度20℃≤1000mpa.s
凝胶时间≤150s
不挥发物含量≥75%
发泡率≥350%
包水性(10倍水)≥300s
2种新材料可用来外墙渗漏:在外墙抹灰的水泥砂浆中加入杜拉纤维；采用防水防渗漏彩填缝料进行外墙砖的填缝。与没有加杜拉纤维的抹灰水泥沙浆相比，其抗裂性能提高80％以上，抗渗性能提高60％以上。水泥砂浆的拌制，采用原有的搅拌设备及工艺，配合比不变，搅拌时间不少于3min并以目测不见成束纤维为准，杜拉纤维的掺量考虑包装（1kg/包）及砂浆机容量（200L），取0.714kg/m3，每包分成7小包，每槽1小包。抹灰水泥砂浆的施工，按常规方法施工。抹灰前在梁底、墙柱交界处加挂300mm宽密目钢丝网，待抹上的水泥砂浆表面干水后，用木抹子加纯水泥浆磨面1遍，水泥砂浆凝固后，淋水养护1周。防水防渗漏彩填缝料采用佛山建能材料厂生产的黑瓷砖填缝料，其产品性能经检测，弯曲强度6.4MPa、抗压强度30.8MPa、吸水率（24h）5.1％、渗水率0.293。对施工条件的要求为:外墙砖粘贴24h后方可填缝，缝宽范围5—15mm,混合比率为水灰比1:3，搅拌好的填缝料要先静置5min后才能使用,并要在3h内使用完毕；填缝后20min左右进行外墙的表面清洗,并将填缝不处修补好。以上2种新材料经实际施工应用,防渗效果能达到预期目的，而且操作简单、、方便，有较广泛的应用前景。
找准渗漏的原因，对症下就可以了:确保找平层的施工质量找平层抹灰前的工作:应注意砌体批灰前表面的湿润，喷洒水充分，砌体部分与混凝土部分交接处的外墙面在抹灰前要用200㎜宽16#钢丝网片覆盖并加以固定，以抵抗因不同防水堵漏材料的膨胀系数不同而引起的开裂。对混凝土墙面的浮浆、残留的模板木屑，露出的钢筋、铁丝一定要清理干净，以利抹灰砂浆与基层粘结牢固。找平层抹灰时应注意:砂浆应严格按配比进行，严格计量，控制水灰比，严禁施工过程中随意掺水;对抹灰砂浆应分层抹灰，尤其是高层建筑，部外墙抹灰较厚，这就需要进行分层批灰，每层抹灰厚度不应超过2㎝，如厚度过大，在分层处应设钢丝网;
不少地区有一种惯做法，就是用含粘土的混合砂浆作为抹灰找平层，粘土吸水率较大，雨水通过外墙面层的饰面砖缝、水刷石分格缝、抹灰裂缝等渗入底层，在长期风压的作用下，雨水便渗透进入内墙。在混凝土梁、柱与砖墙交接处，由于施工不严造成缝隙或两种材料的线膨胀系数不同，在大气温度变化影响下变形不一致，结果在外粉刷层出现水平裂缝。外墙预留孔洞如脚手架孔洞、预留钢筋孔、塔吊或升降机锚固孔、混凝土模板锚杆孔等，一般在新旧砂浆之间出现缝隙，成为雨水进入室内的通道。
铺贴过程中一定要有挤浆工艺，且在勾缝前要全面检查空鼓情况，勾缝要密实度，勾缝完毕后要注意湿润养护，密缝擦缝不得遗漏，勾缝深度建议要严格控制，凹入度不宜太大，好勾成圆弧形平缝。质量管理方面要建立多级复查控制制度，以每道工序的质量。外墙漏水修了几次还是没有用，现在还是漏水，此时对于在室外维修已经没有了信心，想在室内做防水来解决这个事，相信有这种想法的人应该有不少，在这里可以告诉大家在室内能处理外墙漏水，但很难将漏水问题彻底解决，想要将外墙渗水建议是从内外结合的方式来进行。
