公司的防水材料销售部，除自销本公司产品外，并与国内近四十个名优防水、防腐保温材料生产厂家建立了代理或供销关系，同时引进了部分国外的先进防水材料及防水堵漏施工设备。 公司研制、生产的ＡＰＰ、ＳＢＳ改性沥青卷材、自粘卷材、聚氯乙烯pvc、聚乙烯丙纶、三元乙丙橡胶卷材、聚氨酯、丙烯酸、JS、聚合物沥青防水涂料、FSJ-1型聚合物改性沥青桥梁防水涂料、SM1500永久密封防水涂料、加科水泥防水剂、DPS-L1500桥面防水剂、SBS聚合物改性沥青桥面防水涂料、聚合物水泥基等各种柔性防水材料，以及堵漏王、防水剂、防水粉、早强剂、抗冻剂、等砼外加剂系列的刚性防水材料，目前已畅销全国各地。“双杰牌”系列防水材料，先后荣获“中国防水材料行业十大畅销品牌”、“中国防水材料行业十佳优秀品牌”、“市场最具影响力品牌”及“全国质量、信誉、服务AAA级会员单位”等称号；公司代理辽宁大禹获大世纪吉尼斯粘接力最强即每平方厘米粘接力812KG的“TPZ”红芯分子粘高分子防水卷材。

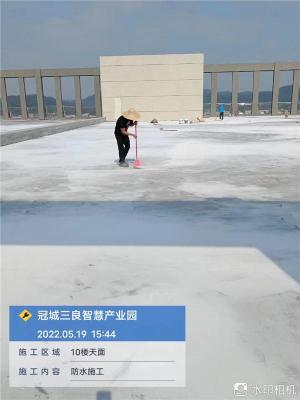

本公司专项防水补漏系统成功应用于包括房屋建筑、工业厂房、高速公路、城市道桥、地铁及城市轨道、高速铁路、机场、水利设施等众多领域。 承接各类工民建建筑防水工程,桥梁防水、桥面防水、路面防水、隧道防水工程、深圳厂房屋面防水补漏、深圳外墙防水补漏、深圳防水补漏工程,高压灌浆补漏堵漏工程, 地下室防水工程、车库防水工程、深圳外墙防水、深圳卫生间补漏高科技防水剂不打瓷砖、钢结构屋面防水工程、金属屋面防水补漏、铁皮瓦防水补漏工程、东莞防水补漏工程、惠州防水补漏工程、广州防水....
现场浇置的混凝土，各层都有续灌接缝或冷接，容易产生蜂窝或充填不良的部分，形成先天的收缩裂缝。尤其是大跨距的墙壁或从墙壁结构向外突出的连续腰墙，这种情形更为普遍。不于混凝土结构，开口部的周围就是防水施工上容易形成弱点的部位。在浇置混凝土或采用瓷砖模板预贴工法的场合，只要注意窗台就可，然而在粉刷装修或瓷砖后贴的场合，窗户的周围就会出现水泥浮状物或碎屑、空隙、混凝土的顶端为水平或逆向坡度等的情形，将会形成充满缺点的部位。
外墙窗户产生渗漏水的原因外墙面:因该工程墙体为红砖砌筑,外墙饰面砖缝勾填不严实，女儿墙压顶和饰面砖结合处不密实,空调洞口及安装水管等的膨胀螺栓周围有孔洞，下雨时雨水便从这些虚弱部位渗进墙体而出现了渗漏水。窗户:铝合金窗框与墙体交接处，部分密封胶已开裂翘边。窗四周的墙面及角饰面砖缝勾填不密实.铝合金窗的自身结合处不密实,窗框和墙体结合部位中间有空隙,部份推拉窗的密封条安装时有缝隙。因屋面防水层设计时选材不合理，已失去防水效果,雨水穿过防水层，渗到珍珠岩隔热层，再从楼板和女儿墙接合处渗到顶屋住户的窗户顶板和墙体出现渗水.
2种新材料可用来外墙渗漏:在外墙抹灰的水泥砂浆中加入杜拉纤维；采用防水防渗漏彩填缝料进行外墙砖的填缝。与没有加杜拉纤维的抹灰水泥沙浆相比，其抗裂性能提高80％以上，抗渗性能提高60％以上。水泥砂浆的拌制，采用原有的搅拌设备及工艺，配合比不变，搅拌时间不少于3min并以目测不见成束纤维为准，杜拉纤维的掺量考虑包装（1kg/包）及砂浆机容量（200L），取0.714kg/m3，每包分成7小包，每槽1小包。抹灰水泥砂浆的施工，按常规方法施工。抹灰前在梁底、墙柱交界处加挂300mm宽密目钢丝网，待抹上的水泥砂浆表面干水后，用木抹子加纯水泥浆磨面1遍，水泥砂浆凝固后，淋水养护1周。防水防渗漏彩填缝料采用佛山建能材料厂生产的黑瓷砖填缝料，其产品性能经检测，弯曲强度6.4MPa、抗压强度30.8MPa、吸水率（24h）5.1％、渗水率0.293。对施工条件的要求为:外墙砖粘贴24h后方可填缝，缝宽范围5—15mm,混合比率为水灰比1:3，搅拌好的填缝料要先静置5min后才能使用,并要在3h内使用完毕；填缝后20min左右进行外墙的表面清洗,并将填缝不处修补好。以上2种新材料经实际施工应用,防渗效果能达到预期目的，而且操作简单、、方便，有较广泛的应用前景。
外墙面层设防薄弱:在外墙防水施工中，渗漏多、严重的大多属贴了瓷砖的外墙面，由于瓷砖与瓷砖之间的水泥勾缝出现蜂窝、麻面、孔洞，雨水从这些缝、孔洞之间大量渗入批荡层和瓷砖内衬，并被吸附其中，雨过天晴，太阳直射外墙表面时，外面温度升高，里面温度低，此时贮存在批荡层、瓷砖内衬的水气透过批荡层毛细孔进入内墙体，导致室内墙壁潮湿和内装饰发霉。窗框的防水功能薄弱:现代建筑物大多数窗框采用铝合金、塑料及异型钢材制成，设计单位及建筑商只注意到窗框及水泥混凝土材料本身的质量及技术。而忽略了这几种材料的热胀冷缩系数，以及伸缩延展性能存在较大差异，造成了窗框与墙体连接处空鼓、裂缝，型材之间的对角线公差过大，形成渗水。再加上玻璃胶老化、开裂，更容易形成渗漏。
外墙漏水渗水补漏方案主要包括:外墙重新做防水针对渗漏部位重点处理采用有机高分子防水材料对外墙整体处理三部分内容，基本情况如下:可将内粉刷铲除，查清渗水的砖缝，将砖缝不密实的部分砂浆剔除，冲洗干净，用1:2.5水泥砂浆嵌填密实。大面积渗水，但外装饰面又无明显裂缝时，将外墙装饰面扫刷冲洗干净，待干燥后，用阳离子氯丁胶聚合物乳液A组分和B组分按1:1混合搅拌均匀后，按0.4的水灰比加入等级为42.5的普通硅酸盐水泥，并将水泥浆搅拌均匀。用聚合物水泥浆对砖缝进行勾缝处理。
模板迟拆，可有效减少混凝土中水份的挥发，使混凝土水化更充分。拆模前加强浇水养护（带模养护）使模板处于潮湿状态，可减少收缩裂缝。带模养护一周后拆除模板，持续浇水养护要达到14天以上。墙板模板拆模太早形成竖向裂缝:墙板浇筑完成后带模养护至少要一周时间，拆模太早很容易形成竖向裂缝甚至贯穿性裂缝。（地下室外墙板浇筑完成后墙板模板尽量迟拆，固定模板的螺杆在拆模前不要松开，使模板对混凝土于处于夹紧状态，利用摩擦力的约束作用，可有效减少收缩裂缝是竖向裂缝。）
